對于蒸汽系統運行管理人員來說，計量的準確與穩定將會直接影響能源成本的核算、節能改進措施的效果、蒸汽加熱工藝的穩定。目前大量的蒸汽用戶往往在管理蒸汽系統時會面臨以下問題：

1.蒸汽流量總表與分表誤差很大？

2.蒸汽小流量無法準確計量？

3.由于數據不足而無法分析系統運行的狀態和效率？

4.報表數據如何印證設備的運行效率和優化方向？

在數字化發展的目標下，*先我們要做的就是完善數據的點位、保障數據的準確性。如何保證蒸汽流量計具的穩定與準確一直是廣大蒸汽使用單位所面臨的難題，我們將從問題產生原因以及如何解決兩個方面和大家分享。

蒸汽流量計具所面臨的困難

計量是工廠運行及管理過程中必不可少的設備。計量的準確與穩定除了蒸汽流量計具本身的特性之外，主要看測量介質的特性。一般來說，如水、導熱油等此類不可壓縮的流體計量相對簡單，蒸汽流量計量相對困難的原因主要有以下幾點：

1.蒸汽是可壓縮流體，當壓力變化時，體積與質量流量的關系也會發生變化；

2.蒸汽系統會帶有水分，會造成兩相流計量困難，同時沖蝕和水錘會對蒸汽流量計具的精度和使用壽命造成影響；

3.蒸汽系統特性會造成負荷變化很大，測量區間大；

4.蒸汽是一種氣體，計量時對于流動穩定性要求更高；

這些原因造成我們在計量蒸汽流量時，蒸汽流量計具的準確性和穩定性時常面臨較大的挑戰。因此在選擇蒸汽系統計量器具時需要重點考慮以上問題，讓計量系統能夠避免以上問題造成的無法計量和計量不準確問題。

如何選擇一臺準確與穩定的蒸汽流量計

目前應用于蒸汽系統的主要計量器具原理類型有渦街式和差壓式。相對來說，渦街式在選型時需要重點考慮水錘等系統振動的影響，差壓式主要考慮量程范圍的影響。

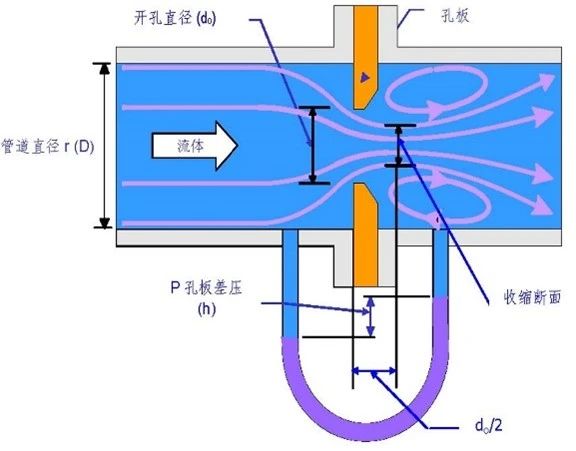

圖1：差壓式流量計的基本原理

圖2：渦街流量計基本原理

1.如何避免蒸汽壓力波動的影響：

（1）在選擇減壓閥時，除了考慮減壓閥的減壓能力之外，還需要考慮減壓閥的穩壓能力；

（2）給計量器具配置實時且準確的壓力或溫度測量補償；

2.減少蒸汽中水分的影響

（1）沿途疏水點需要完整配置，降低水錘風險；

（2）在計量器具前配備有效的汽水分離器，減少沖蝕和兩相流；

（3）當選擇渦街流量計時，安裝位置避免靠近系統的任何振動源;

圖3：標準配置的流量計站配置及安裝示意圖

3.如何應對蒸汽負荷變化

蒸汽系統在升溫和保溫階段時的流量變化可能達到10:1甚至更多，因此在選擇流量計時重點考慮流量計的量程范圍盡可能地大。

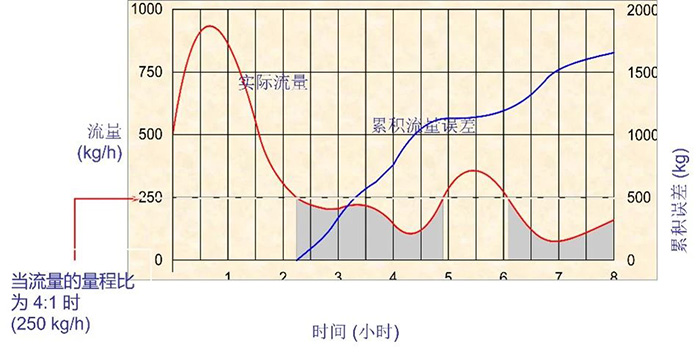

圖4：量程對于計量器具誤差的影響

4.如何給計量器具配置穩定的流動特性

（1）為計量器具保留足夠的直管段（計量器具均有前后直管距離要求），為了更匹配現場安裝條件，建議由流量計廠家配置完整的計量系統以保障效果；

（2）蒸汽計量器具應配有穩流設計，以更好應對蒸汽流動的變化

圖5：不同計量器具設計時對于前后直管段的要求各不相同

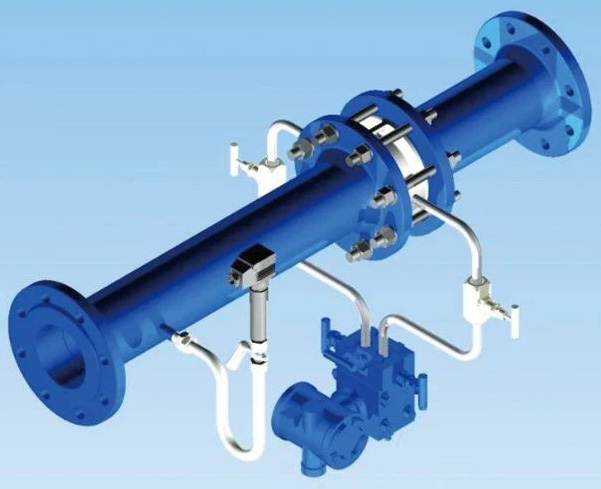

圖6：完整出廠的流量計站

以上是我們通過對蒸汽計量器具在蒸汽系統實際使用情況下所遇到的問題匯總而成的理解與建議。計量是蒸汽系統有效管理的核心組成部分，在能源成本、碳排放要求、數字化系統建設方面承擔了核心任務。準確且穩定的計量將能夠直接反饋當前蒸汽系統的運行狀態，讓我們在提高能效、降低能源成本、減少碳排放、更高效的管理-反饋方面達到更好的效果。
